一、工作原理

无阻力管路除渣器的工作原理：它将含有杂质的气体从入口导入该装置的内壳和排气管之间，形成旋转向下的外旋流。含外旋流的杂质在离心力的作用下移向器壁，并随外旋流转到该装置的下部，杂质在离心力和重力的共同作用下与气体分开，进入除渣装置的底部。

脱杂质后的气体形成上升的内旋流并经过排气管排出。该种结构阻力较低（80~160毫米水柱）。



二、工作原理与技术参数

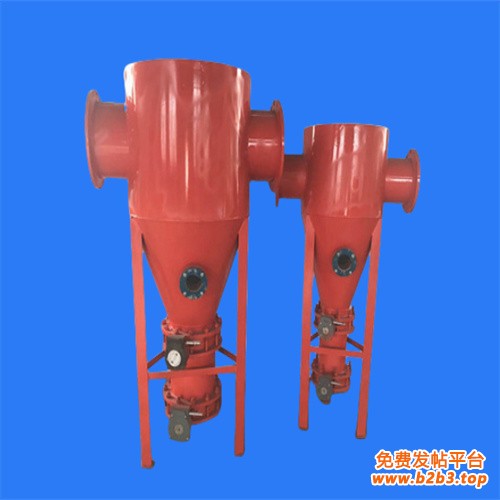

煤矿抽放瓦斯无阻力排渣装置是瓦斯抽放管路上安装的一种排渣装置。一般放置在铜网式防回火及水封式防爆器之前。该装置通过气流离心沉淀原理，阻拦和沉淀瓦斯抽放管路内的煤渣、石块及其它杂物，净化瓦斯气流，使瓦斯气体在抽放管路内畅通无阻，起到保护抽放瓦斯设备的 作用。

型号：WCQ

规格：DN150～DN1000mm

连接直径：DN150~DN1000mm

高度：800~2500mm

宽度：500~1800mm

排渣口：DN80~DN350mm

材质：碳钢

连接方式：法兰

法兰公称压力：0.6～3.2（Mpa）

注：以上各项数据需结合实际管路大小而定。
